您当前的位置: 首页 > 产品 >等离子切割机除尘器

等离子切割机除尘器

等离子切割机切割薄板时,会产生大量的黄烟,根据现场情况选择合适的滤筒除尘器进行处理

1、进口滤芯 2、专业的吸风小车、风道设计

产品应用:

等离子切割机粉尘治理 火焰切割机粉尘治理
性能特点

等离子切割是利用高温等离子电弧的热量使工件切口处的金属部分或局部熔化(和蒸发),并借高速等离子的动量排除熔融金属以形成切口的一种加工方法。


等离子切割机配合不同的工作气体可以切割各种氧气切割难以切割的金属,尤其是对于有色金属(不锈钢、碳钢、铝、铜、钛、镍)切割效果更佳,因此广泛运用于汽车、机车、压力容器、化工机械、核工业、通用机械、工程机械、钢结构等各行各业!

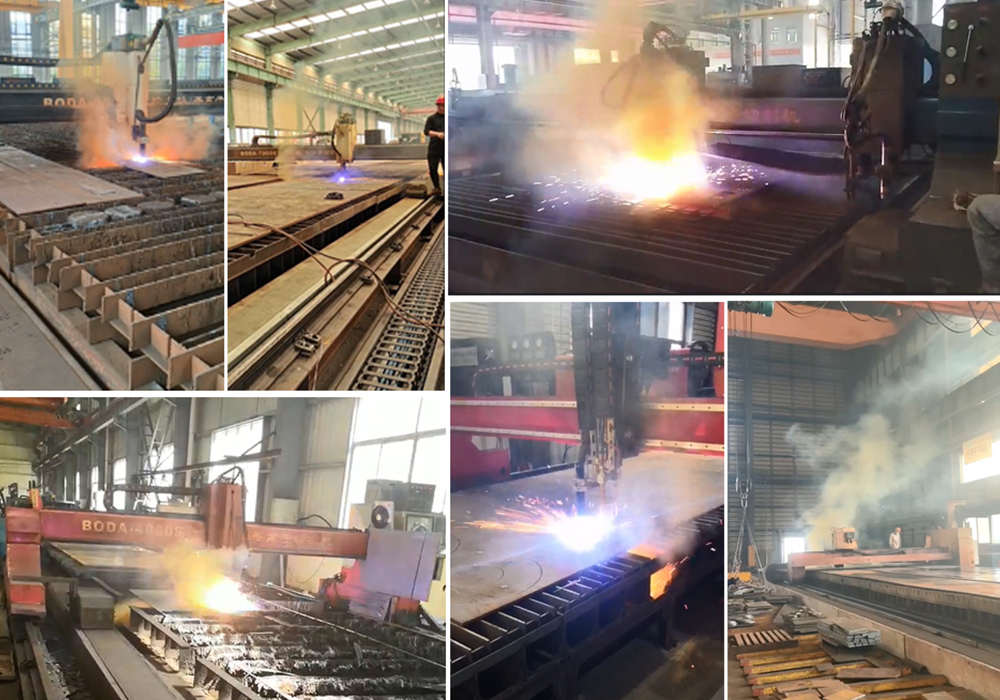

但是,等离子切割机切割薄板时,会产生大量的黄烟。切割工作中被切割的板材受热汽态蒸发后被切割头的气流从切割缝催到被切割板材下方迅速形成烟尘,所以绝大部分烟尘在被切割板材的下面。切割烟尘量的大小取决于切割工艺和被割板材的厚度。

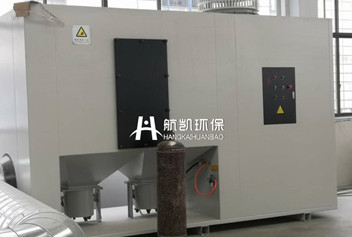

等离子切割机除尘设备


同时,由于切割烟尘中含有火星或者切割烟尘粉尘本身具有可燃性,须采用必要的防火措施来尽量降低火灾的危险性。

等离子切割机烟尘净化,有两个关键问题,一个是烟尘如何收集,另一个是烟尘如何净化。

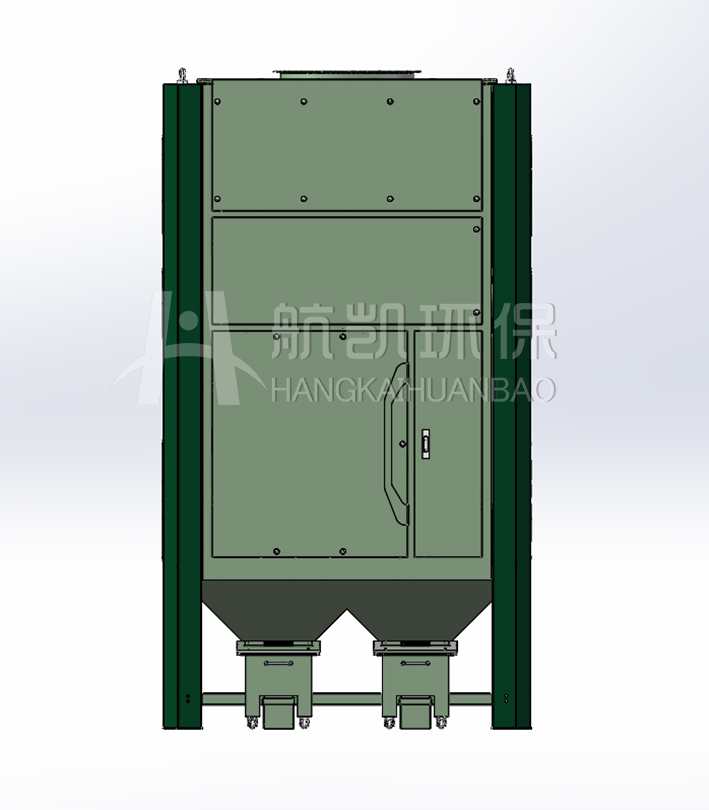

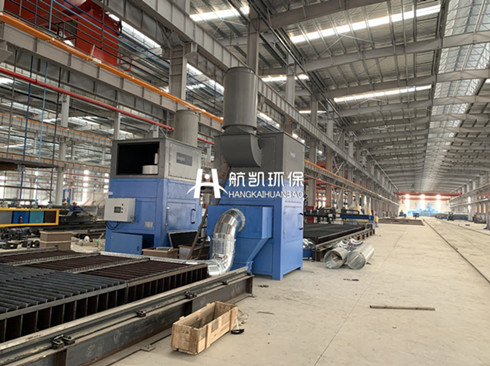

航凯等离子切割机除尘器

针对等离子切割过程中产生的粉尘、烟尘和烟雾,航凯环保设计研发生产了带有阻火系统的滤筒式除尘器和等离子烟气净化器,可根据您的现场工况进行针对性选型和系统组合设计。

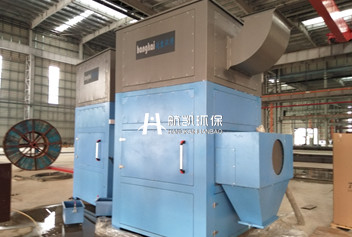

等离子切割机除尘器设备

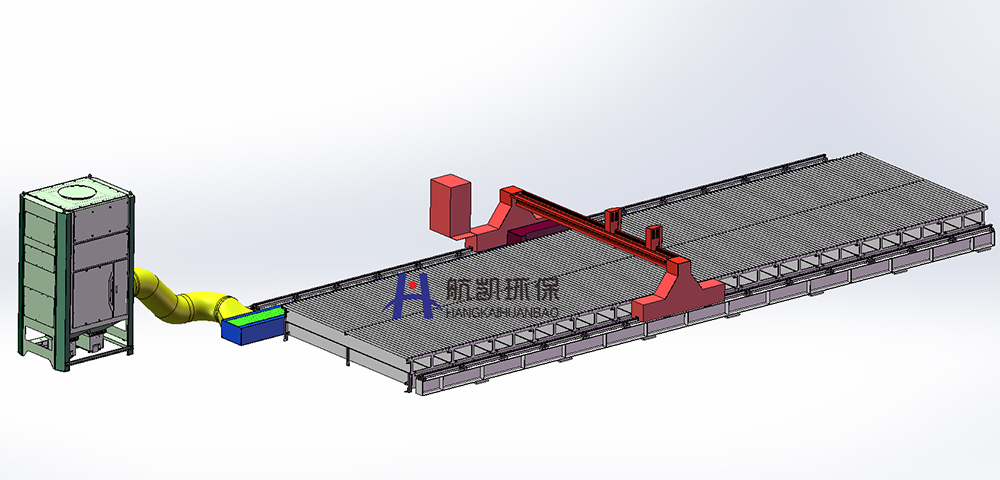

等离子切割机烟尘收集方式

在切割平台的一侧放置一根滑动吸风道,其上面有一个可随切割机一起移动的吸风口。在切割平台的另一侧有一个带小轴流风机的吹风口,吹风口、吸风口同时固定在切割机上,且与切割头保持在一条线上。切割平台下部是带有立板的抽风道,始终保持只在切割的有限宽度内即产生烟尘的部位抽风。

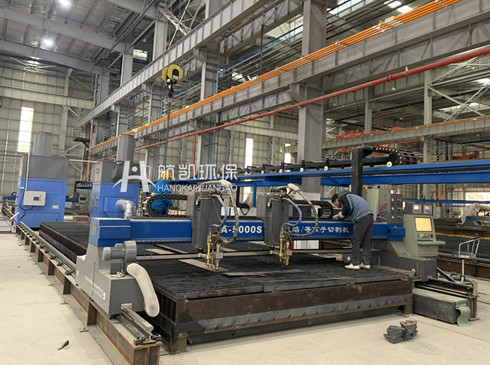

等离子切割机除尘器


工作时,密封皮带在管道负压的作用下,紧紧地贴附在方形吸风道上方,起到密封的作用。在滑动西风小车处,滑动吸风小车内有两个滚轴,密封皮带在此处被顶起,这样烟尘通过滑动吸风小车吸风口进入方形吸风道,最后吸入净化器主机过滤净化。


根据切割工作平台的宽度,可分为单滑动风道吹吸式(宽度<4.5m)和双滑动风道吹吸式(宽度>4.5m)。

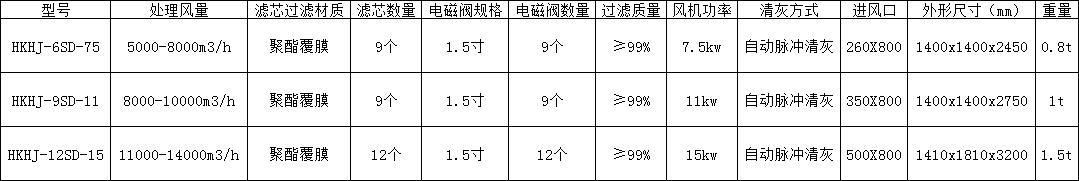

产品参数

滤筒除尘器

HKHJ-LT16-22KW处理风量:16000m³/h含主体、风机、电机、火花捕捉器消声器、隔音罩

备注

数量

1

滤筒规格

Φ325*860mm快拆式滤筒

滤筒材质

覆膜聚酯纤维滤筒

滤筒数量

16

风机功率

22kw

滤筒清灰方式

压缩空气脉冲反吹

反吹控制

时序控制,定时反吹

除尘器清灰

手动清灰

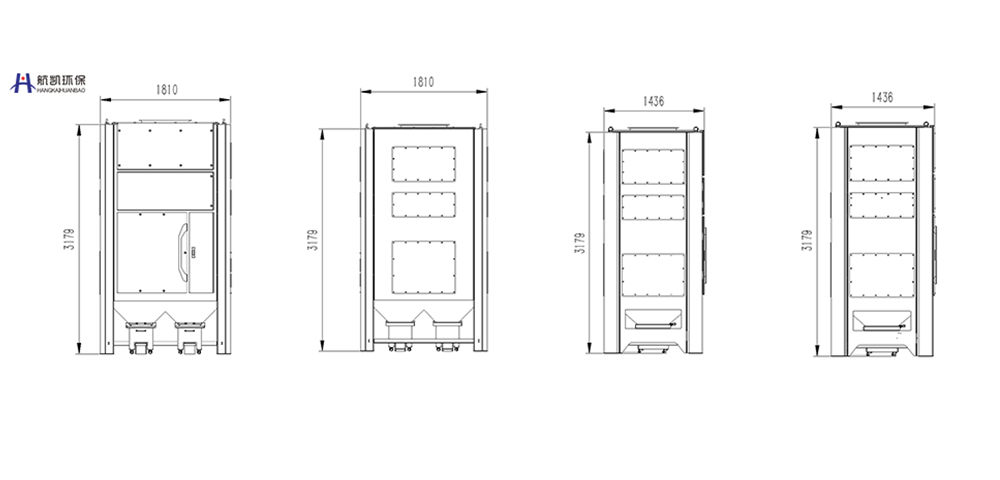

除尘器外形尺寸

(三选一)

2800*2000*2300mm

一体式

2000*2000*3500mm

一体式

2000*2000*2300mm(主机箱)

1200*700*1000mm(风机箱)

分体式

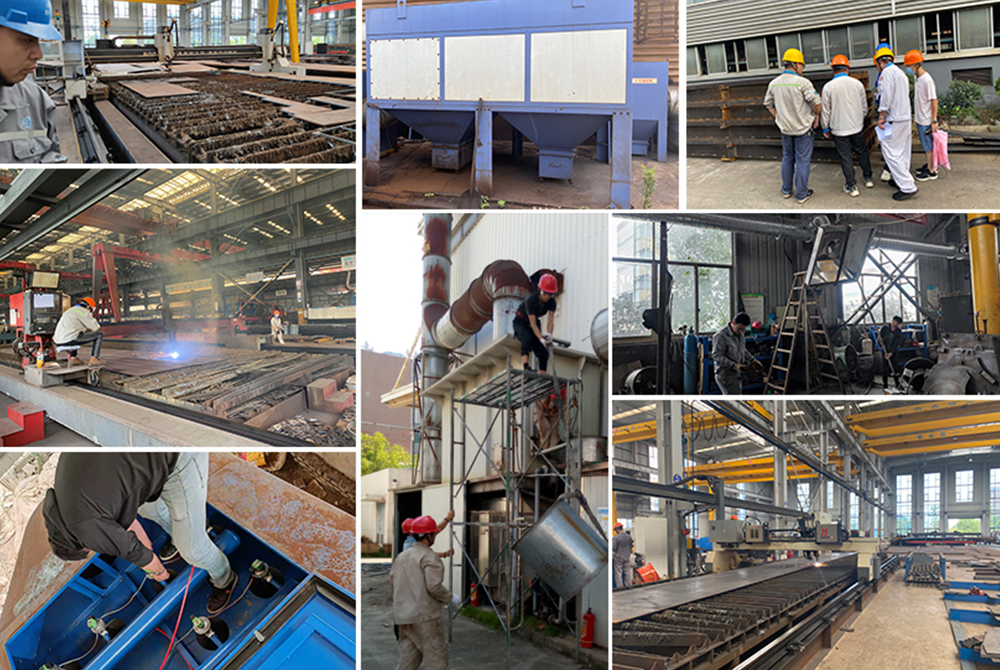

工程案例
