机器人焊接车间除尘器

机器人焊接烟尘处理滤筒除尘器,努力成为浙江省著名环保品牌

1、除尘器外壳记过喷塑处。2、采用除尘式过滤,除尘精度为0.1nm。3、体积小巧,移动灵活,方便运输。4、设备配有高效风机,吸力劲强,工作效率高

产品应用:

机器人焊接烟尘
性能特点

机器人焊接工序中产生烟尘和粉尘,大量悬浮在空气中的有害细小金属颗粒对人体和环境产生重大污染。可选用滤筒除尘器来进行净化处理。

烟尘收集方案:

一般可以根据客户提供的机器人焊接布局资料,工位数量,或者我们专业技术人员去现场测量,绘制。

根据客户现场情况及布局,多工位的机器人焊接区,其焊接转动的幅度为扇形,现只要将加工区域的焊接烟尘进行治理即可,为不影响现场机器人操作及零部件的转运,治理方式选用上部吸气罩进行烟尘治理,罩子规格尺寸可根据数据定制制作,为了操作方便及焊接烟尘的捕捉效果,采用固定式顶吸罩的形式进行烟尘捕捉。

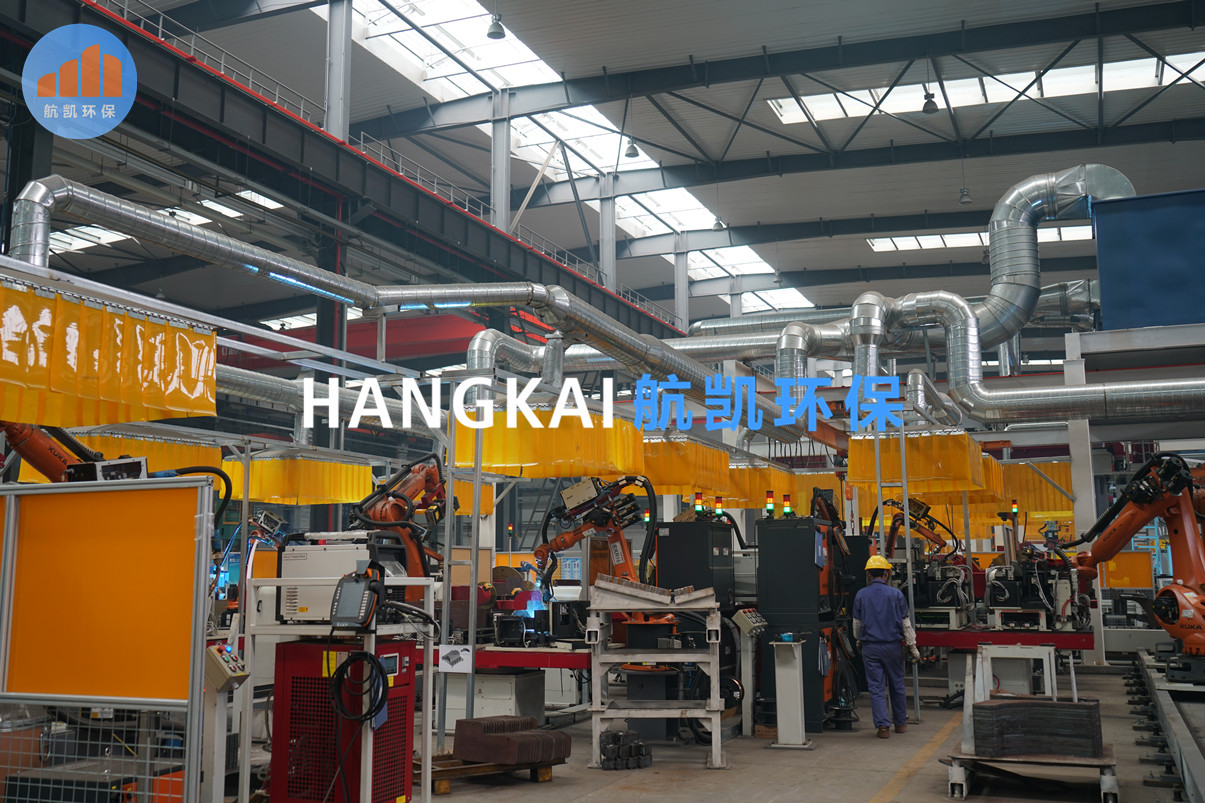

采用顶吸罩+挡弧帘

结合我公司的机器人焊接烟尘的除尘经验,采用顶吸罩配挡弧帘的方式进行烟尘捕捉, 顶吸罩设置在机器人的正上方,焊接产生的烟尘为了保证捕捉效果及避免旁风的影响,我们在顶吸罩的边缘悬挂一定长度的挡弧帘,这样就在机器人上部区域形成一个半封闭的空间,上升进入的烟尘被局限在此空间,通过顶吸罩抽风口迅速抽走烟尘,由于该区域处于一个负压状态,从而有效的避免的烟尘的扩散,达到集尘的目的。


根据我公司十多年来的实例机器人焊接烟尘工程治理经验,及结合客户单位机器人焊接中产生的烟尘量特点,我们采用顶吸罩加挡弧帘捕捉形式。


在保证顶吸罩捕捉效果的前提下,通过计算公式,可得出顶吸罩的捕捉风量取值范围,同时也应考虑到管道风阻,再选择对应大小的滤筒除尘器,即可满足机器人焊接烟尘的有效治理需求。

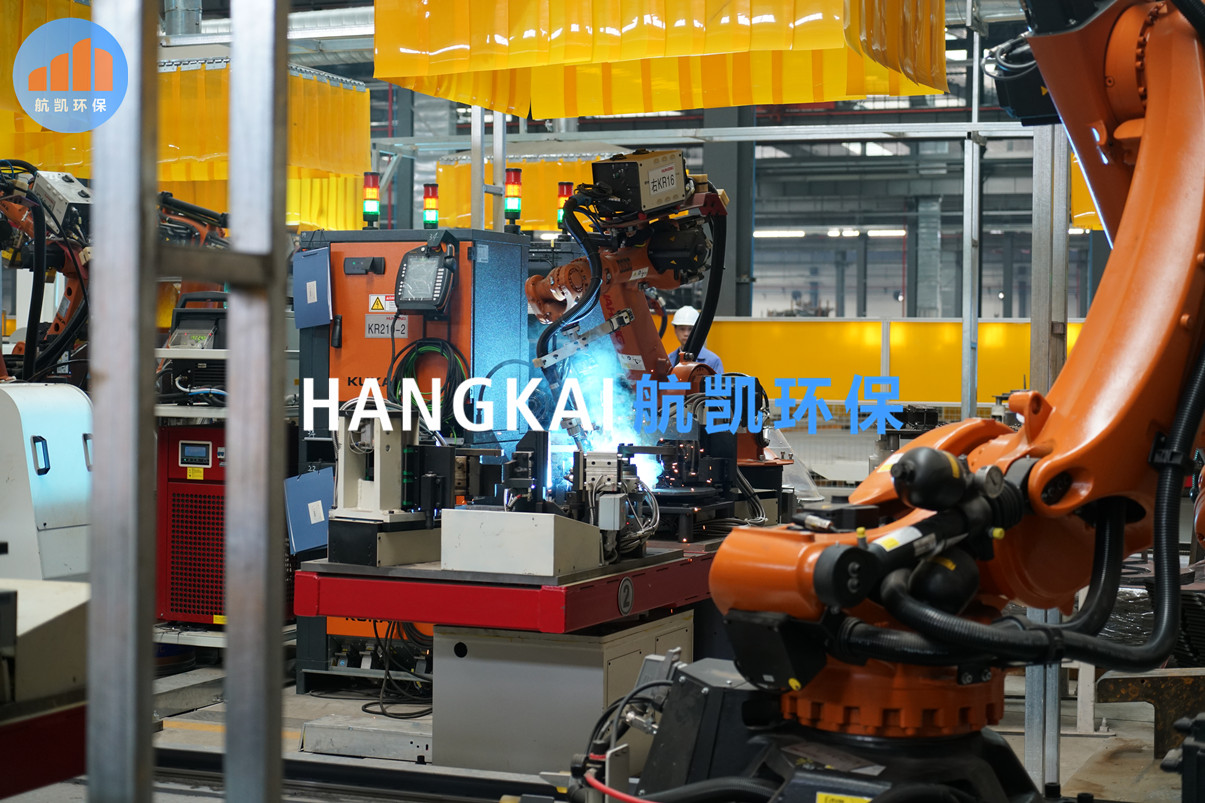

机器人焊接除尘器

机器人焊接除尘器

焊接机器人除尘器

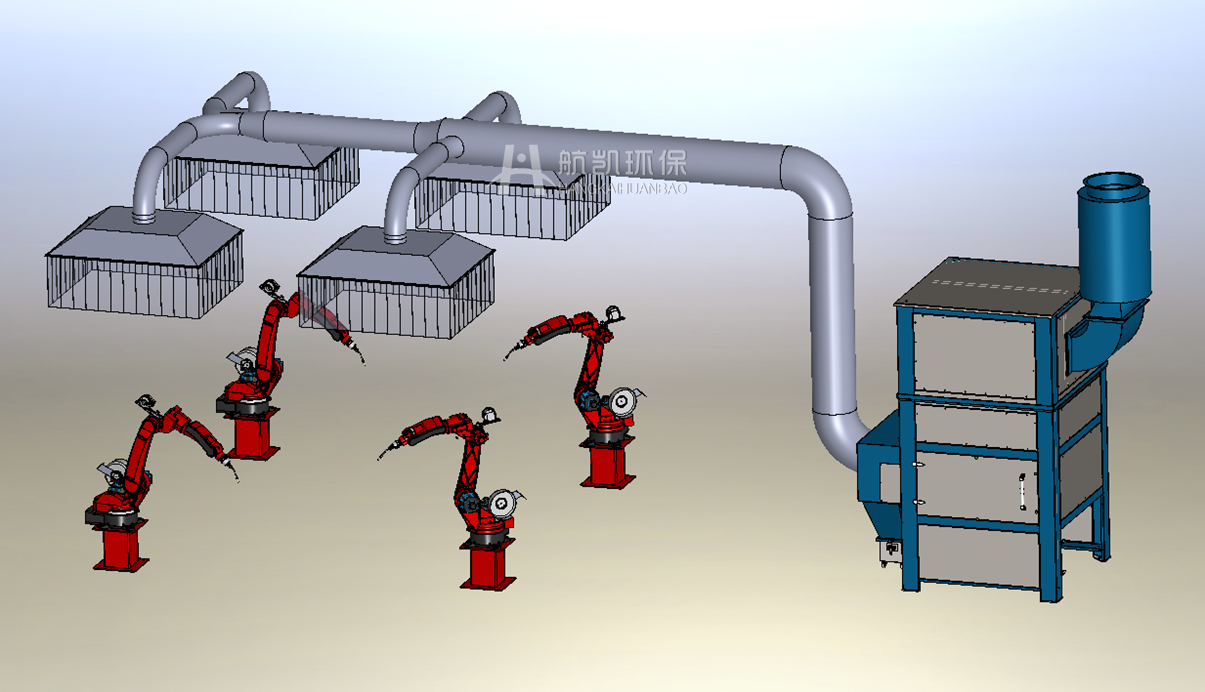

机器人焊接烟尘处理图纸

(机器人焊接除尘器系统图纸)

产品参数

型号:HK-LT9000/HK-LT12000/HK-LT15000/HK-LT18000/HK-LT21000/HK-LT24000


处理风量 m3/h

9000-32000

配套电机功率 Kw

11-37

风机型号

上海德惠等知名品牌

电机型号

ABB、西门子等知名品牌

电控系统

施耐德、西门子等知名品牌

过滤材料

PTFE覆膜(进口滤料)

电磁阀

SMC等知名品牌

电压 V/Hz

380/50

压缩空气 Mpa

0.40.6

噪声 dB(A)

80

清灰方式

自动清灰


注:本公司致力于产品的不断更新,上述产品技术参数根据现场情况保留随时变动的可能。
