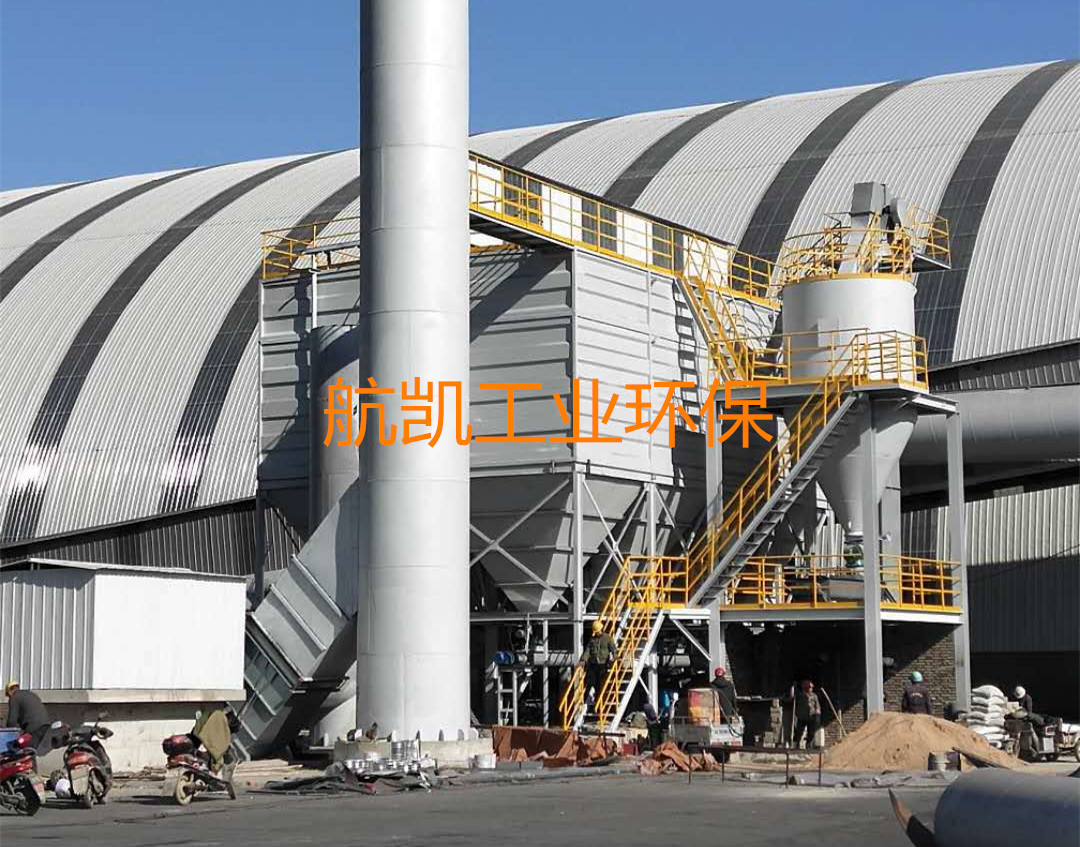

脉冲袋式除尘器由箱体组装、滤袋总成、导流装置、脉冲喷吹系统、出灰系统、控制系统,离线保护系统等组成。
1、箱体部分:由上箱体(净风室)、中箱体(过滤室)、下箱体(灰斗)、烟气分配器、花板、平台、扶梯、支脚、进风口、出灰口、保温、彩色面板等组成。
2、滤袋总成:滤袋框架、布袋及挂袋的连接设计采用自锁装置,安装和更换方便,并能有效延长滤袋的使用寿命。滤袋规格为:φ130*2000mm、φ130*2500mm三种,采用覆膜涤纶针刺毡。
3、导流装置:采用国际上最先进的进风方式,设计独特的烟气分配装置,不但能有效分配含尘气体,而且对大颗粒进行分离,避免含尘气体冲刷滤袋,进一步提高除尘效率,提高滤袋的使用寿命。
4、脉冲喷吹系统:反冲联箱、电磁脉冲阀、承压接头、喷嘴管、支架等组成。HGDM-5.6以下规格为整箱清灰,其余规格在每个滤袋上部均有一根压缩空气喷嘴管。运行时,一般设定每一排滤袋每隔10S脉冲反吹清灰一次,定时启动一次电磁阀,将脉冲反吹压缩空气喷入滤袋内进行清灰。
5、出灰系统:由电加热器、灰位指示器组成确保灰尘具有好的流动性。
6、控制系统:主要由脉冲喷吹控制仪、PLC电脑控制柜、热电阻温度计、静压测点、料位指示器和测量元件组成。
7、离线保护系统:主要由旁路阀、差压装置、料位计、测温仪、压力检测装置、脉冲控制仪、滤袋检漏装置等组成。系统增设旁路管道,使喷油瞬间含油气体经旁路管道排放,从而有效地保护滤袋。
